Fixasun - Kit de fixation sur toiture ardoise pour 4 panneaux

Name: Fixasun - Kit de fixation sur toiture ardoise pour 4 panneaux
SKU: KFAR-FX40-4P
Rating: 60 (1 reviews)

Référence produit : KFAR-FX40-4P

Ce kit peut être disposé en une ligne de 4 panneaux en portrait ou en une colonne de 4 panneaux en paysage.

Grâce au crochet, vous pourrez adapter ce kit de fixation à n'importe quel type de toiture ardoise standard.

pour hauteur de cadre de panneaux de 30mm ou 35mm au choix
pour largeur de panneaux de 1134mm
livré complet prêt à monter

Kit de fixation micro-onduleur non inclu !

Voir plus d'informations

Dès 163,30 €

(1)

En stock

Livraison à domicile
Sur rendez-vous

Retours possibles
14 jours pour changer d'avis

Paiement sécurisé
CB, Virement ou en 3 fois

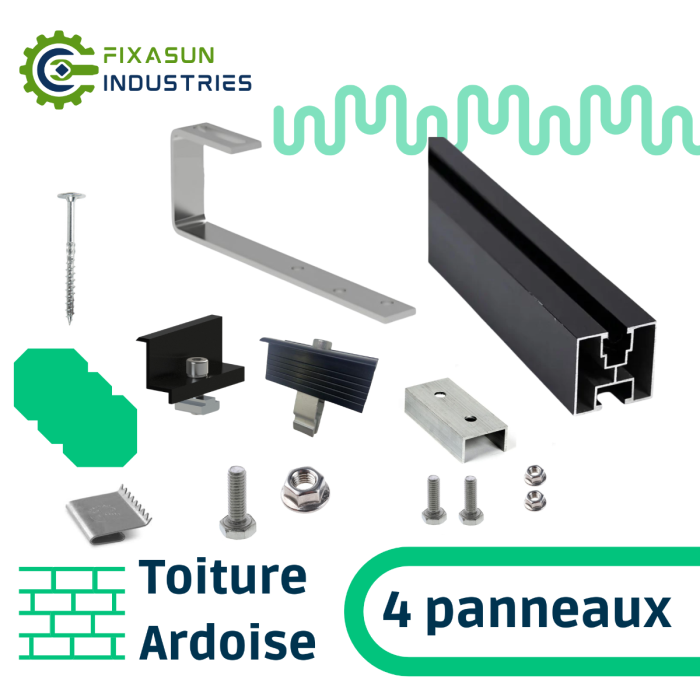

Contenu du kit de fixations

x10

Fixasun - Crochet ardoise acier inoxydable

Le crochet pour ardoises se place sur la charpente et permet de fixer les rails au dessus de la toiture.

x20

Vis à bois charpente tête disque - 8x80mm

Les vis à bois maintiennent le crochet ardoise sur la charpente. Deux vis sont nécessaires pour chaque crochet.

x10

K2 Systems - Écrou à embase avec cran d'arrêt - M10

L'écrou à embase M10 se combine à la vis à tête hexagonale et se fixe sur le crochet ardoise.

x10

Fixasun - Vis tête hexa M10x25 inox

La vis M10 à tête hexagonale s’associe à l’écrou M10 et se fixe sur le crochet ardoise. Sa tête s’insère dans la rainure inférieure du rail, maintenant le crochet en place.

Fixasun - Rail de montage anodisé FX40 - 1770mm

Les rails de montage FX40 servent à poser les panneaux sur votre toiture.

Fixasun - Eclisse connecteur de rail FX40 avec visserie

Les éclisses connecteurs de rail permettent d'allonger les rails de montage. Elles se placent entre les deux rails à unir.

Fixasun - Bouchon de fin de rail FX40 noir

Les bouchons de fin de rail offrent une finition optimale de votre installation. Ils protègent aussi le rail contre la pluie.

K2 Systems - Terragrif U17

Le terragrif U17 crée la liaison de terre entre le cadre du panneau et le rail. Il se place sur le cadre du panneau et s’appuie sur le rail.

Choix de la hauteur des étriers de fixation intermédiaires

Fixasun - Etrier intermédiaire 30mm noir pour rail FX40, FU70

Les étriers intermédiaires maintiennent les panneaux avec un cadre de 30 mm de hauteur sur le rail FX40. Ils se positionnent entre chaque panneau et se glissent dans la rainure supérieure du rail FX40. Le couple de serrage préconisé est de 14Nm.

Fixasun - Etrier intermédiaire 35mm noir pour rail FX40, FU70

Les étriers intermédiaires permettent de fixer les panneaux ayant un cadre de 35mm de hauteur sur le rail FX40. Ils se positionnent entre chaque panneau et se glissent dans la rainure supérieure du rail FX40. Le couple de serrage préconisé est de 14Nm.

Quantité

Choix de la hauteur des étriers de fixation finaux

Fixasun - Etrier final H30 noir complet prémonté pour rail FX40 et FU70

Les étriers finaux maintiennent les panneaux avec un cadre de 30 mm de hauteur sur le rail FX40. Ils se positionnent aux extrémités de votre ligne de panneaux et se glissent dans la rainure supérieure du rail FX40. Le couple de serrage préconisé est de 14Nm.

Fixasun - Etrier final H35 noir complet prémonté pour rail FX40 et FU70

Les étriers finaux permettent de fixer les panneaux ayant un cadre de 35mm de hauteur sur le rail FX40. Ils se positionnent aux extrémités de votre ligne de panneaux et se glissent dans la rainure supérieure du rail FX40. Le couple de serrage préconisé est de 14Nm.

Quantité

Récapitulatif de votre kit
