Systèmes de fixation pour toitures plates

L’installation de panneaux photovoltaïques sur une toiture plate est une configuration avantageuse pour optimiser la production énergétique d'un bâtiment.

Chez Upwatt, nous vous proposons des systèmes de fixation robustes et fiables pour garantir la stabilité de votre installation solaire sur votre toit plat.

Pourquoi choisir une installation de panneaux solaires sur toit plat ?

Une toiture plate est un support stratégique pour l'autoconsommation. Elle permet une grande liberté d’orientation pour les panneaux. Contrairement à un toit en pente dont l'exposition est imposée par la construction, le toit plat vous permet de choisir l'orientation idéale pour vos panneaux, généralement plein Sud, afin de maximiser leur rendement tout au long de l'année.

Une fixation des panneaux solaires sur toit plat sécurise considérablement les interventions, tant pour la pose initiale que pour le nettoyage périodique des modules. Cette accessibilité est également très importante pour éliminer régulièrement les poussières et dépôts qui s'accumulent plus facilement sur des panneaux peu inclinés, impactant directement leur rendement.

Enfin, un toit plat est idéal pour l’installation de panneaux bifaciaux biverre. Grâce à des structures adaptées, la face arrière peut capter la lumière réfléchie par le revêtement de votre toit. Ce phénomène d'albédo peut générer un gain de production allant jusqu’à 30 % par rapport à une installation classique.

Comment choisir votre fixation pour panneau solaire sur toit plat ?

Le choix de la structure dépend de l’exposition au vent de votre toiture et de l’espace disponible.

Les types de fixation disponibles

On vous présente les trois principales solutions qui dominent actuellement le marché et que vous pouvez retrouver au sein de notre gamme :

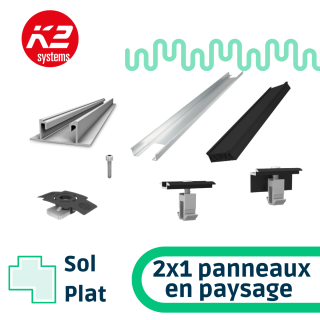

• Les systèmes K2 Systems Dome 6 : ces structures aérodynamiques sont à privilégier pour les installations sur toiture plate. Elles offrent une excellente stabilité tout en optimisant le lestage et en préservant la membrane d’étanchéité.

• Les kits avec triangles à inclinaison réglable : ces supports permettent de fixer les panneaux avec une inclinaison précise. Ils doivent être lestés.

• Les bacs à lester Renusol : ils sont parfaits pour une installation des panneaux en paysage avec un onduleur central. Ils se lestent simplement avec du gravier ou des dalles en béton, sans aucun perçage du toit.

Les critères de sélection selon votre toiture

Avant de sélectionner votre kit, vérifiez la capacité de charge de votre toiture. Une installation solaire lestée peut représenter un poids supplémentaire de 15 à 40 kg/m².

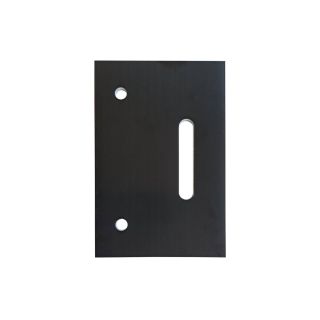

Le type d’étanchéité est également déterminant. Sur une membrane en EPDM, l'utilisation de tapis de protection sous les fixations est indispensable pour éviter le poinçonnement ou l'usure prématurée du revêtement.

FAQ

Quel angle d’inclinaison pour un panneau solaire sur toit plat ?

Pour maximiser la production de panneaux solaires en France, l’angle d’inclinaison recommandé se situe entre 30° et 35°. Cependant, sur un toit plat, l’inclinaison doit être plus faible (environ 10° à 15°). Ce compromis permet de limiter la prise au vent (réduisant ainsi le besoin de lestage) et d’éviter que les rangées de panneaux ne se fassent de l'ombre les unes aux autres, ce qui permet d'installer plus de modules sur une même surface.

Comment gérer l’ombrage entre les rangées de panneaux ?

Lorsque les panneaux sont inclinés sur un toit plat, la rangée de devant projette une ombre portée. Il est nécessaire de respecter une distance de sécurité entre les lignes. Cette distance se calcule en fonction de la hauteur du panneau et de l'angle d'inclinaison. Un mauvais calcul peut réduire drastiquement votre production en hiver lorsque le soleil est bas. Pour éviter tout ombrage des panneaux, y compris en hiver lorsque le soleil est bas, il convient de prévoir un espacement d’au moins trois fois la hauteur du panneau situé à l’avant.

Faut-il lester ou percer pour fixer des panneaux sur toiture plate ?

Dans 90 % des cas, le lestage est le système de fixation privilégié sur un toit plat. Percer une toiture plate présente des risques élevés d'infiltrations d'eau (surtout si l’opération n’est pas réalisée par un professionnel s’assurant de l’étanchéité du toit).

Le lestage permet de maintenir l'installation en s’appuyant simplement sur la gravité. Le perçage est réservé aux structures spécifiques où la charge admissible du toit est trop faible pour supporter du lest ou dans des zones géographiques soumises à des vents extrêmes.

Quelle est la réglementation spécifique pour la fixation d’un panneau solaire sur toit plat ?

Les règles d’urbanisme s’appliquent de la même manière que pour une fixation de panneau solaire sur un toit incliné. Une déclaration préalable de travaux est obligatoire en mairie. La signature d’une convention d’autoconsommation avec Enedis est également requise pour déclarer le raccordement de l’installation au réseau électrique.
