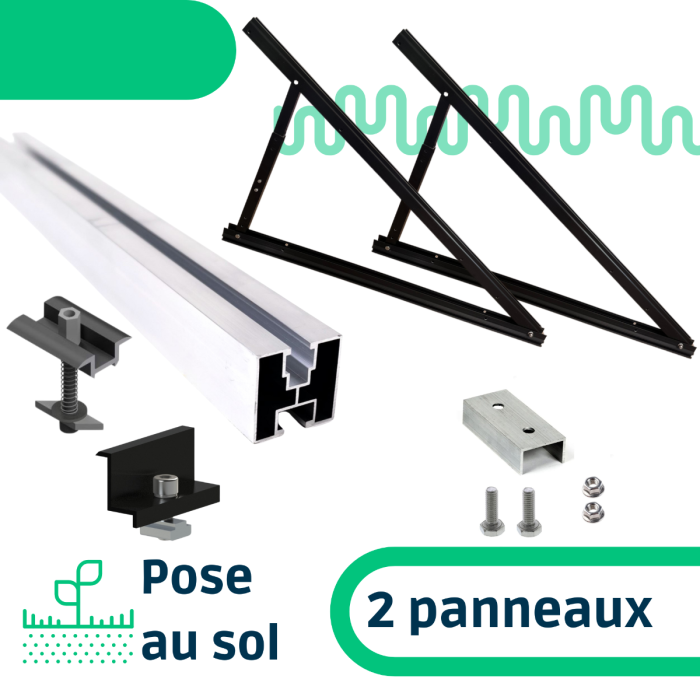

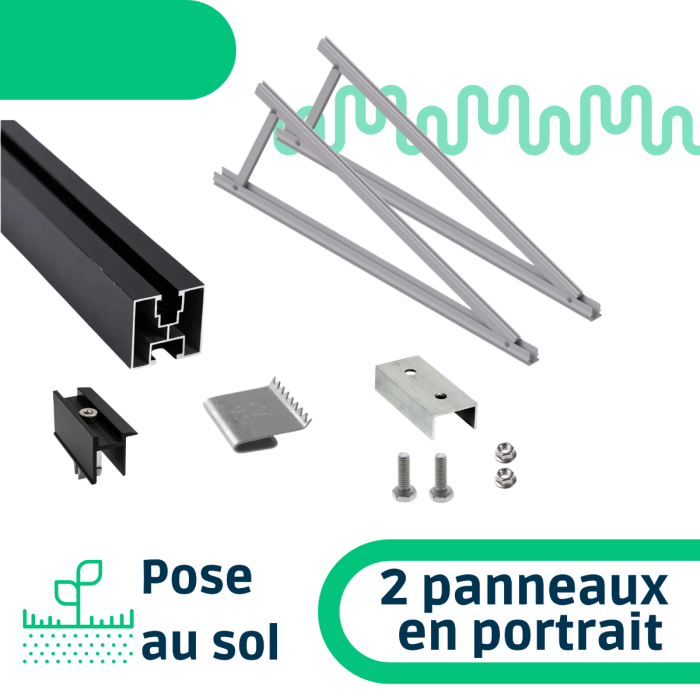

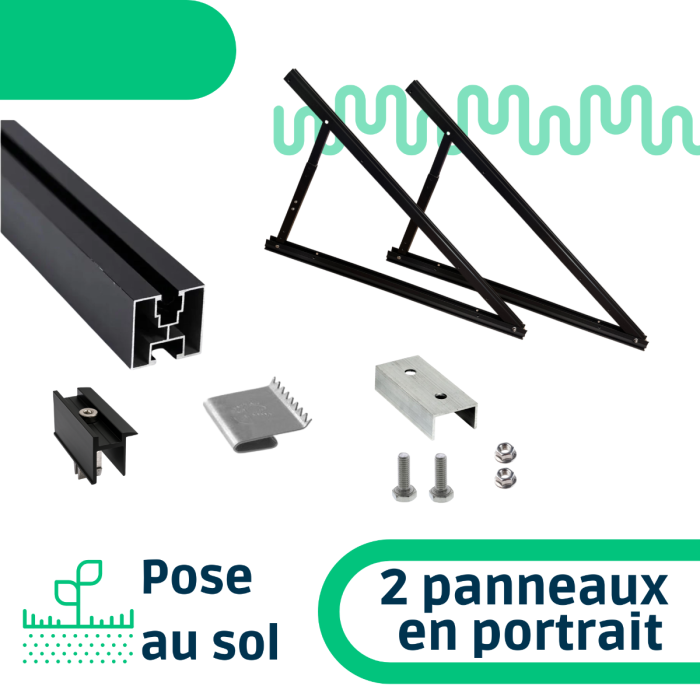

Kit de fixation pose au sol pour une rangée de 2 panneaux en portrait
Référence produit : KIFI-GR-1X2PO
Ce kit peut être installé en une ligne de 2 panneaux solaires en portrait , inclinés à 30° par rapport à l’horizontale, pour une pose au sol adaptée à tous types de terrains.
Grâce à sa structure triangulaire robuste, le système de fixation bénéficie d’une durabilité équivalente à celle des panneaux solaires.
pour cadre de panneau d'une hauteur de 30mm ou 35mm au choix
pour panneau d'une largeur de 1134mm
livré complet prêt à monter
Kit de fixation pour micro-onduleur et lestage non inclu !
chevron-left
chevron-right
chevron-left
chevron-right
Livraison à domicile Sur rendez-vous
Retours possibles 14 jours pour changer d'avis
Paiement sécurisé CB, Virement ou en 3 fois
Contenu du kit de fixation
Support Triangle Alu - 30°
En savoir plus
Triangle avec une inclinaison de 30°. Fixé au sol, il assure le positionnement de vos panneaux.
Fixasun - Plaque de croisement de rails FX40 150x100mm noire
En savoir plus
Ces plaques se fixent sur les triangles à l’aide des écrous prisonniers losange et des vis M8.
Elles permettent de positionner les rails FX40 sur les triangles.
K2 Systems - Vis avec rondelle intégrée - M8x20
En savoir plus
Cette vis est associée à l'écrou prisonnier losange. Ensemble, ils garantissent la fixation de la plaque de croisement sur le triangle.
Écrou M8 coulissant pour triangle
En savoir plus
Cet écrou est lié à la vis M8. L'écrou se glisse dans la rainure supérieure du triangle. Ensemble, ils assurent la fixation de la plaque de croisement sur le triangle.
K2 Systems - Écrou à embase avec cran d'arrêt - M10
En savoir plus
L’écrou à embase M10 est utilisé avec la vis à tête hexa et permet de fixer la plaque de croisement.
Fixasun - Vis tête hexa M10x25 inox
En savoir plus
La vis à tête hexa M10 est associée à l'écrou M10 et permet de fixer la plaque de croisement. La tête de la vis hexa entre dans la rainure inférieure du rail, assurant la fixation de la plaque.
Fixasun - Rail de montage anodisé FX40 - 1770mm - noir
En savoir plus
Les rails de montage FX40 se fixent sur les triangles et servent à poser les panneaux au sol.
Fixasun - Eclisse connecteur de rail FX40 avec visserie
En savoir plus
Les éclisses connecteurs de rail permettent d'allonger les rails de montage. Elles se placent entre les deux rails à unir.
Fixasun - Bouchon de fin de rail FX40 noir
En savoir plus
Les bouchons de fin de rail offrent une finition optimale de votre installation. Ils protègent aussi le rail contre la pluie.
K2 Systems - Terragrif U17
En savoir plus
Le terragrif U17 crée la liaison de terre entre le cadre du panneau et le rail. Il se place sur le cadre du panneau et s’appuie sur le rail.
Choix de la hauteur des étriers de fixations
Choix de la hauteur des étriers de fixations finaux
Récapitulatif de votre kit
Kit de fixation pose au sol pour une rangée de 2 panneaux en portrait
