Installer des panneaux solaires au sol : le guide pratique

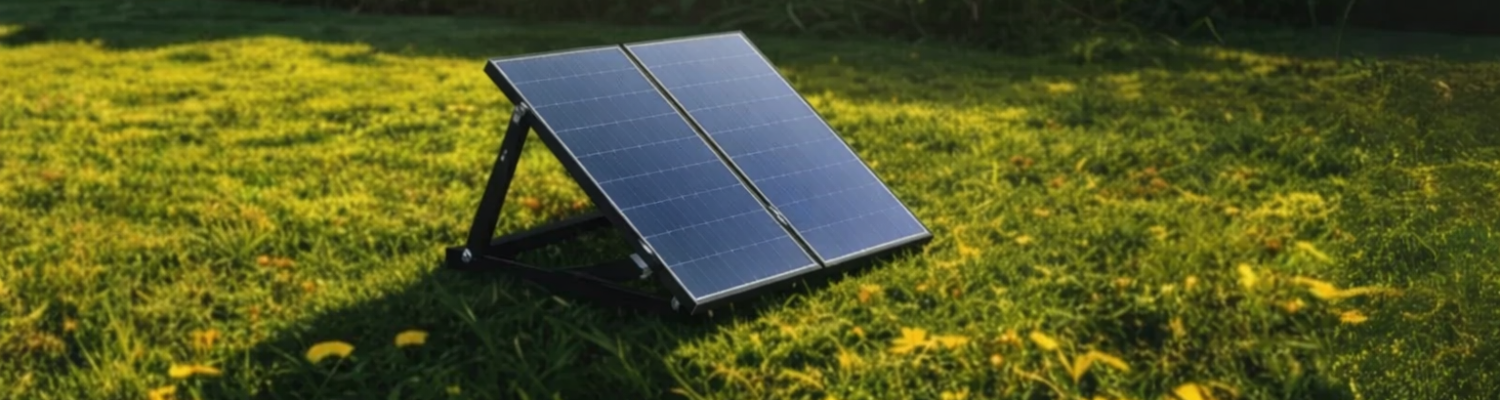

Installer des panneaux solaires au sol

Vous envisagez de poser vous-même vos panneaux solaires au sol ?
Facile à mettre en œuvre, performant et économique, ce type d’installation séduit de plus en plus d’autoconsommateurs.

Dans ce guide, nous vous expliquons chaque étape de l’installation, à commencer par le choix de l’emplacement jusqu’à la pose des panneaux. Vous y trouverez les outils à prévoir, des conseils pratiques et les points de vigilance à ne pas négliger pour mener à bien votre projet.

Pourquoi installer vos panneaux solaires au sol vous-même ?

Voici les 4 principales raisons de passer à l’action sans passer par un installateur :

  • Réduire les coûts : en réalisant l’installation vous-même, vous évitez les frais de main-d’œuvre et gardez le contrôle sur l’ensemble de votre budget.
  • Compréhension du système : vous apprenez le fonctionnement de votre installation, ce qui facilite son entretien et sa maintenance dans le temps.
  • Optimisation de l’implantation : vous adaptez l’orientation et l’inclinaison des panneaux en fonction des spécificités de votre terrain et de l’ensoleillement local.
  • Satisfaction personnelle : vous menez un projet durable, utile… et fait 100 % par vous-même !

Étapes pour installer vos panneaux solaires au sol :

A. Préparation et choix de l’emplacement
B. Montage des triangles de fixation du kit solaire
C. Installation des rails pour la pose au sol des panneaux solaires
D. Branchement du micro-onduleur sur une structure pose au sol si besoin
E. Pose des panneaux solaires sur les rails

A. Préparation et choix de l’emplacement

Avant de commencer l’installation de vos panneaux solaires au sol, assurez-vous d’avoir les bons outils à disposition et de bien choisir l’emplacement de votre installation.

Outils nécessaires

Préparez le matériel suivant pour faciliter le montage :

  • Clé Allen : pour serrer les vis à six pans creux.
  • Clé à molette : idéale pour ajuster les écrous de différentes tailles.
  • Clé à douilles : pour fixer rapidement les boulons sur les structures métalliques.
  • Gants de protection : pour protéger vos mains lors de la manipulation des pièces métalliques.

Choisir le bon emplacement

Une implantation bien pensée garantit le bon fonctionnement et le rendement optimal de votre installation :

  • Choisissez une zone bien exposée au sud, dégagée de toute ombre (arbre, mur, haie etc.).
  • Orientez vos panneaux plein sud pour optimiser la production globale (dans l’hémisphère nord). Pour privilégier la consommation électrique le matin, orientez-les plutôt vers l’est, et vers l’ouest si votre consommation est plus importante l’après-midi.
  • Vérifiez que le sol est stable et plat, afin d’assurer une base solide pour la structure de fixation

⚠️ Conseil : Pensez à prévoir un lestage adapté en cas d’exposition au vent pour assurer la stabilité et la sécurité de votre installation.

B. Montage des triangles de fixation du kit solaire

Les triangles de fixation constituent la base solide et stable qui supporte vos panneaux solaires au sol. Ils assurent à la fois la stabilité mécanique nécessaire pour maintenir les panneaux en place et permettent de régler précisément leur inclinaison.

Matériel requis : profilés en aluminium, vis, écrous.

Vous pouvez découvrir toutes les étapes du montage des triangles dans la vidéo ci-dessous, qui vous guide pas à pas pour réussir cette phase clé de votre installation.

Recommandation : une inclinaison de 30 à 35° permet d’optimiser la production solaire tout au long de l’année.

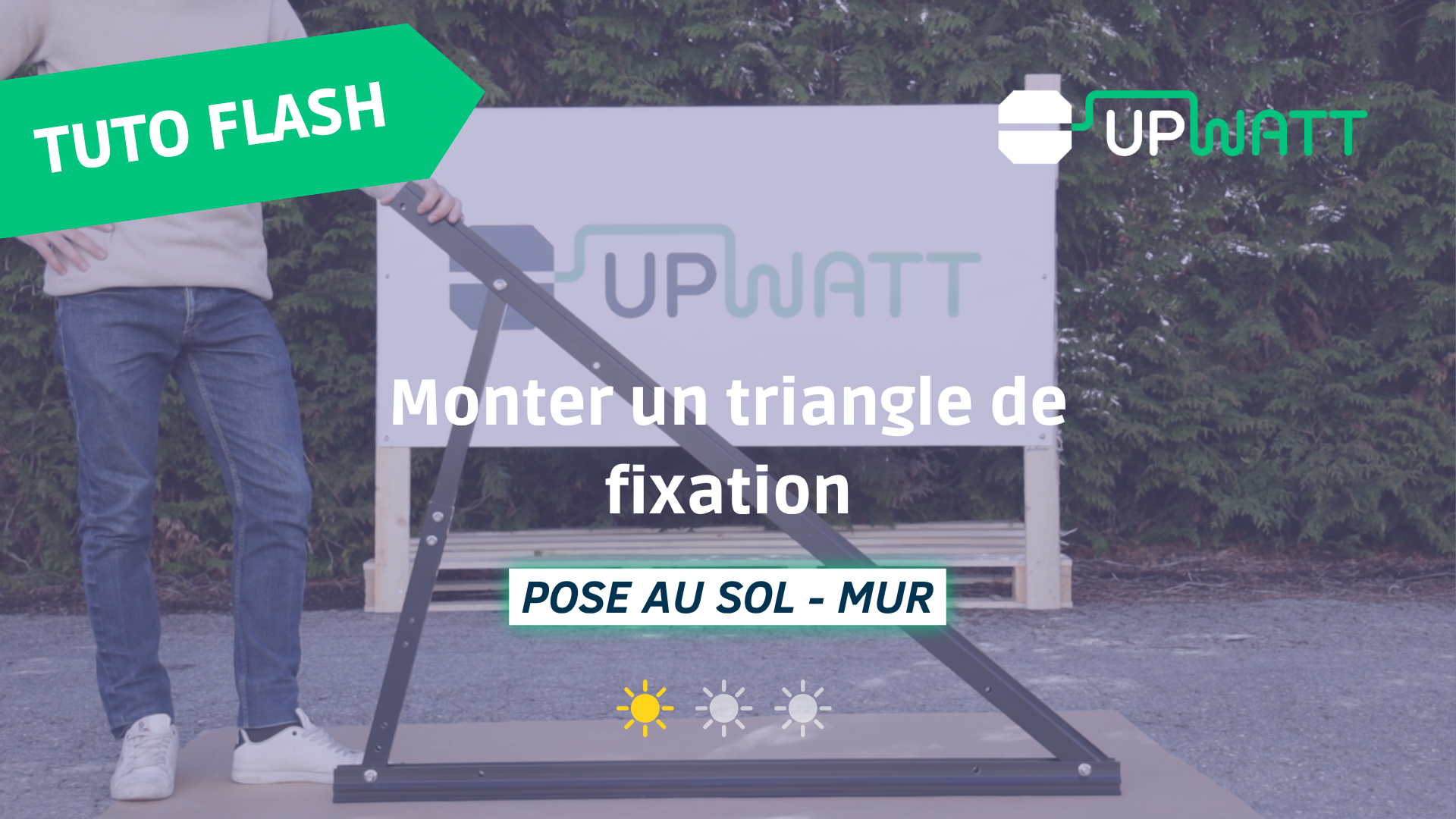

Montage des triangles de fixation du kit solaire

C. Installation des rails pour la pose au sol des panneaux solaire

Les rails soutiennent les panneaux solaires et se fixent sur les triangles à l’aide des plaques de croisement.
Matériel requis : rails, plaques de croisement, vis, écrous.

  1. Fixez 2 plaques de croisement en haut de chaque triangle grâce à deux vis (M8x20) et écrous.
  2. Ajoutez une vis (M10x25) dans l’ouverture des plaques de croisement du haut et faites-y glisser le rail.
  3. Faire de même pour les plaques de croisement du bas pour y glisser le 2ème rail.
  4. Alignez les rails en les centrant horizontalement

⚠️ Sécurité : vérifiez le serrage de toutes les vis pour assurer la solidité de la structure

Retrouvez chaque étape en vidéo juste en dessous.

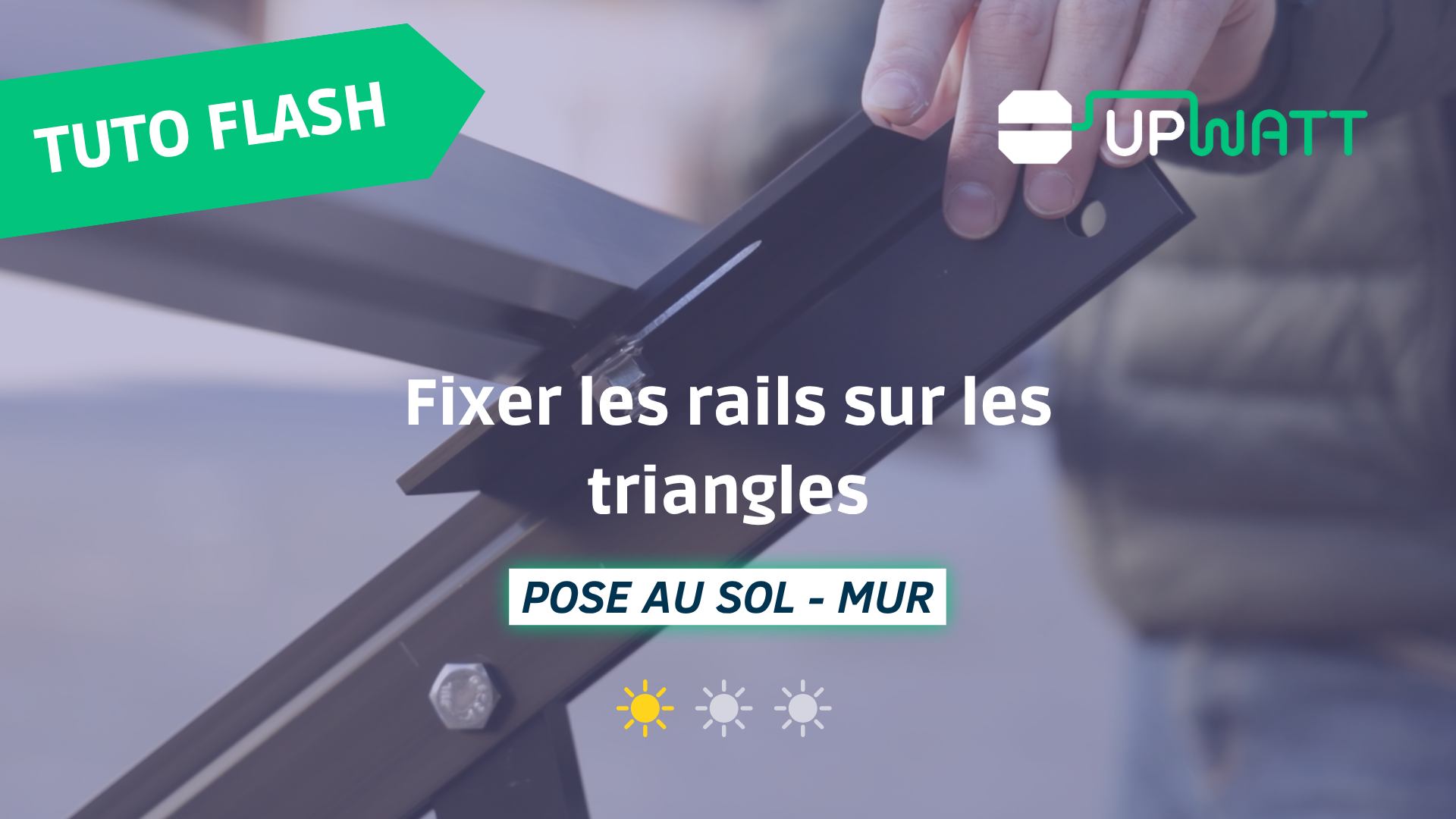

Installation des rails pour la pose au sol des panneaux solaires

D. Fixation du micro-onduleur sur une structure pose au sol

Le micro-onduleur joue un rôle clé : il convertit le courant continu produit par vos panneaux solaires en courant alternatif, directement utilisable dans votre logement et compatible avec le réseau électrique. Une autre option consiste à utiliser un onduleur. Dans ce guide, nous vous expliquons comment installer un micro-onduleur.

Matériel requis : micro-onduleur, vis, rondelles, écrous.

  1. Préparez les vis avec rondelles et écrous.
  2. Glissez-les dans le rail.
  3. Positionnez le micro-onduleur sur le rail et serrez avec une clé Allen.

Conseil du pro : placez le micro-onduleur pour limiter la longueur des câbles des panneaux nécessaires.

Découvrez l’installation en vidéo dans notre tuto flash dédié.

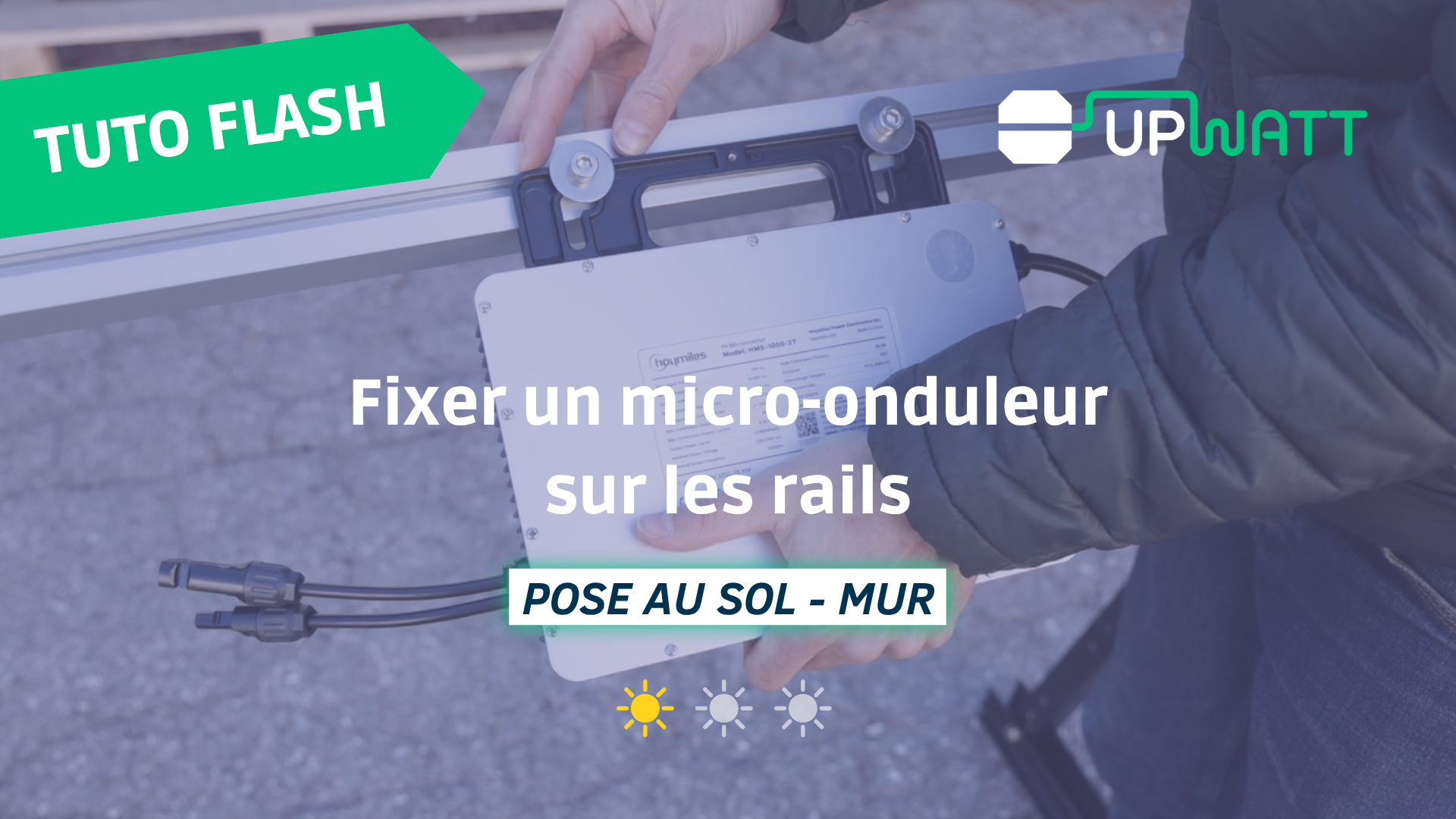

Branchement du micro-onduleur sur une structure pose au sol si besoin

E. Pose des panneaux solaires sur les rails

Une fois les rails et le micro-onduleur solidement fixés, vous pouvez passer à la pose des panneaux photovoltaïques, dernière étape essentielle de votre installation.
Matériel requis : panneaux solaires, étriers intermédiaires, étriers finaux, terragrifs, bouchons de finition.

Étapes à suivre :

  1. Posez un panneau solaire sur un côté des rails.
  2. Positionnez deux étriers intermédiaires au centre des rails pour maintenir le panneau en place.
  3. Glissez un terragrif sous le panneau de manière à assurer un contact entre le cadre du panneau et le rail, garantissant ainsi une mise à la terre efficace.
  4. Placez deux étriers finaux aux extrémités des rails et vissez-les légèrement pour maintenir le panneau.
  5. Répétez l’opération avec le second panneau, en le positionnant de l’autre côté des rails.
  6. Soulevez légèrement les panneaux pour éviter tout contact direct avec le sol, favorisant ainsi une meilleure ventilation.
  7. Serrez fermement les vis, en commençant par les étriers finaux, puis les étriers intermédiaires.
  8. Terminez en posant les bouchons aux extrémités des rails pour une finition propre et esthétique.

Regardez notre vidéo tutoriel pour suivre ces étapes en détail.

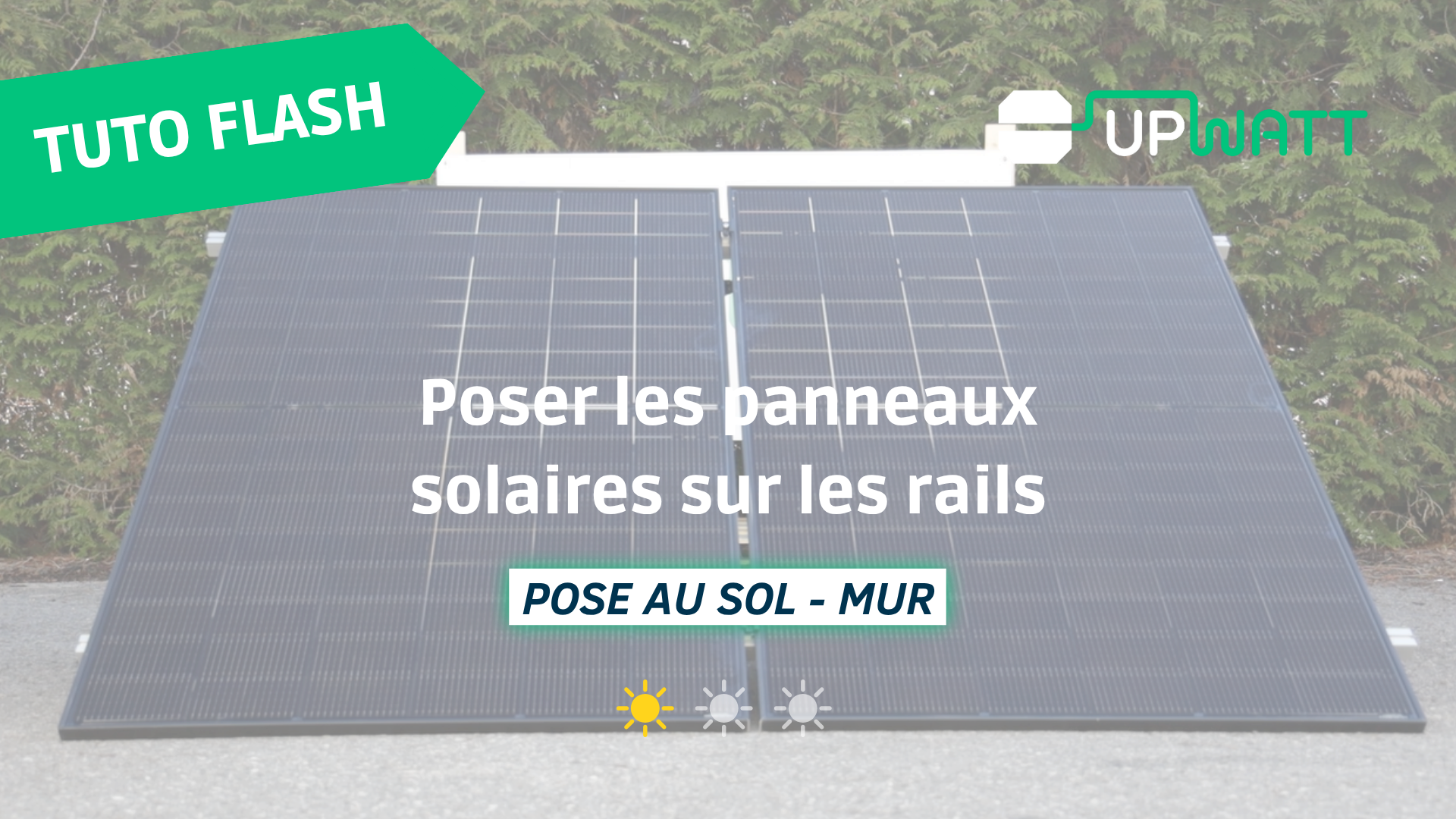

Pose des panneaux solaires sur les rails

Conclusion

Installer vous-même un kit solaire au sol est un projet à votre portée, accessible, rentable et enrichissant. En suivant ce guide pas à pas, vous économisez sur les frais d’installation tout en maîtrisant le fonctionnement de votre système.

Passez à l’action dès maintenant pour profiter des économies d’énergie et produire votre propre électricité verte !

Félicitations ! Vous avez terminé l’installation de vos panneaux solaires au sol. Cette opération, bien qu’accessible, demande un peu de temps et d’organisation.

FAQ

  • Quelle est l’inclinaison idéale pour mes panneaux au sol ?

    L’inclinaison idéale dépend de votre localisation géographique et de vos objectifs (production annuelle, hiver, été, etc.). Pour un bon rendement, voici nos recommandations :

    Inclinaison idéale : 30° à 35° pour une production solaire optimale tout au long de l’année.
    Production hivernale : 60° à 65° si vous consommez davantage d’électricité en hiver.
    Production estivale : 20° à 25°, mais peu conseillé car moins performant le reste de l’année.

  • Faut-il une autorisation pour installer des panneaux au sol ?

    En France, une autorisation n’est pas nécessaire si votre installation au sol respecte ces conditions : puissance inférieure à 3 kWc, hauteur sous 1,80 mètre, et zone non protégée.
    En revanche, une déclaration préalable est requise si l'installation est plus haute ou implantée à proximité d’un site classé.
    Pour éviter toute erreur, il est recommandé de consulter le service urbanisme de votre mairie.

  • Combien de temps prend l’installation de panneaux solaires au sol ?

    L’installation de panneaux solaires au sol prend en moyenne 1 heure pour un kit solaire Plug and Play de 2 panneaux, en comptant l’assemblage de la structure, le montage des panneaux et le branchement du micro-onduleur.
    Il est fortement conseillé d’être au moins deux personnes, notamment pour manipuler les panneaux en toute sécurité.

    Ce délai peut varier légèrement selon votre expérience et le type de fixation utilisé.

  • Peut-on poser des panneaux solaires au sol sans béton ?

    Oui, il est tout à fait possible d’installer des panneaux solaires au sol sans recours au béton.

    Des systèmes de fixation légers utilisent des dalles de lestage, des pieds en caoutchouc et offre une bonne stabilité sans travaux lourds.
    Ce système pratique est disponible ici :
    https://www.upwatt.com/kit-de-fixation-pour-pose-au-sol-de-2-panneaux-inclinaison-reglable-de-23-a-47-lestage-par-elements-de-50cm-de-large-type-dalles-beton.html

  • Puis-je construire moi-même mon système de fixation au sol pour panneaux solaires ?

    Il est déconseillé de fabriquer soi-même son support de fixation au sol. Ce système doit garantir une stabilité parfaite, résister aux conditions climatiques, et offrir la bonne inclinaison pour optimiser la production.

    Un montage incorrect peut compromettre la sécurité, l’efficacité de l’installation, et même annuler certaines garanties. Pour ces raisons, il est fortement recommandé d’utiliser des kits de fixation spécialement conçus et testés, qui assurent fiabilité et conformité aux normes.
